24位高精度ADC

XH6655

24位高精度ADC

XH6655是一款高精度、低功耗模数转换芯片。电路采用低功耗 Sigma-Delta 算法设计，内置 1 路 Sigma-Delta ADC。ADC 采用三阶 Sigma-Delta 调制器，通过低噪声仪用放大器结构实现 PGA 放大，放大倍数可选 64，128。在 PGA=128 时，有效分辨率可达 21 位。其输出速率 10Hz/80Hz 可选。

主要应用于工业程序控制、电子秤、液体/气体化学分析等。

XH6655特点如下：

l  集成低噪声PGA、放大倍数可选64或128

l  集成2 通道 24 位无失码的差分输入 ADC

l  PGA=128 时 ENOB 为 21 位；PGA=64 时ENOB 为 22 位

l  P-P 噪声（RMS）：10Hz：23nV；80Hz：56nV

l  内部集成 RC 振荡器

l  输出速率 10Hz/80Hz可选

l  集成 2 线 SPI 通讯界面

l  INL 小于 0.001%

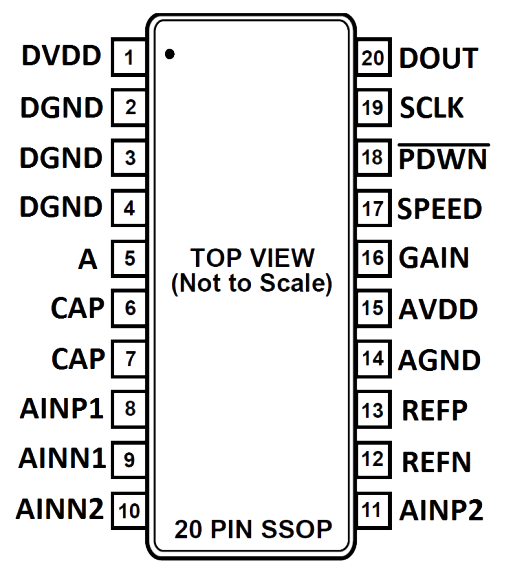

l  封装形式：SSOP20
