红外接收电路

SN5705X-52XX

SN5705X-52XX是用于红外遥控系统的Bi-CMOS IC。

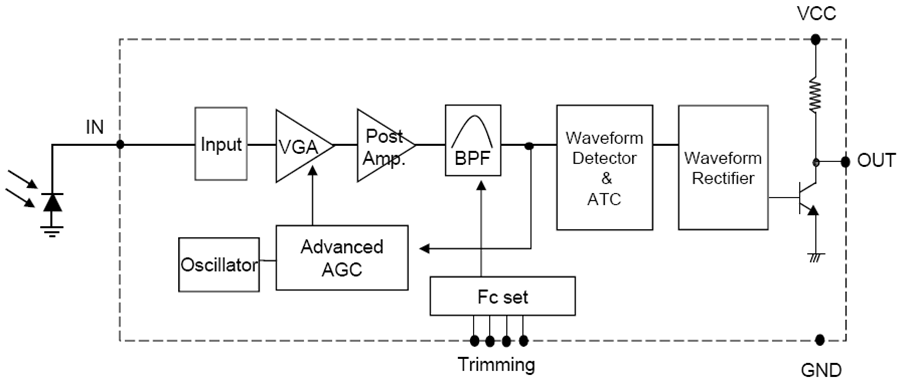

它由可变增益放大器，后置放大器，振荡器，自动增益控制电路，带通滤波器，信号波形检测电路，自动阈值控制电路，波形整流器组成。

特点：

● TTL和CMOS兼容性

● 除PIN二极管外没有外部元件

● 可用于32.7kHz至40.0kHz之间的载波频率，（通过齐纳二极管熔断，32.7kHz，36.7kHz，37.9kHz，40kHz调节）

● PCM频率的内部滤波器

● 增强了对各种干扰光和电源噪声的抗扰性（内置滤波器和AGC电路）

● 在标称条件下，输出引脚上不会产生干扰脉冲。

● 集电极开路输出和输出低电平有效（内置上拉电阻50㏀）

● 上电后建立时间短（1ms以下）

● 可以连续数据传输，（高达1.5kbps）

应用领域：

● 电视，录像机，音频

● 家用电器
