SN3085

概述：

SN3085是一款+5V、半双工、±15KV ESD 保护的RS485/RS-422收发器电路。电路内部包含一路驱动器和一路接收器。

SN3085为半双工型，具有驱动使能（DE）和接收使能（RE(____)）管脚，当处于关闭状态时，驱动和接收输出为高阻状态。

SN3085具有失效保护电路，当接收器输入开路或者短路时，确保接收器输出正确。

SN3085接收器输入阻抗为1/8单位负载，允许多达256个收发器挂接在总线上。

特点：

●  静电保护（ESD）： A/B  ±15KV--人体模式（HBM）

●  总线允许挂接多达256个收发器

●  强大摆率限制有助于实现无差错数据传输

●  三态输出

●  SOP8封装

●  符合Q/GDW 11179.11-2015电能表用元器件技术规范

应用领域:

●  工业控制

●  电表

●  工业电机驱动

●  自动HVAC系统

●  RS485/RS422接口

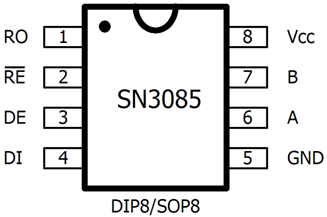

引脚图：
