无极性半双工RS485/RS-422收发器电路

SN3085N

SN3085N是一款带有无极性功能的+5V、半双工、±15KV ESD 保护的RS485/RS-422收发器电路。电路内部包含一路驱动器和一路接收器。

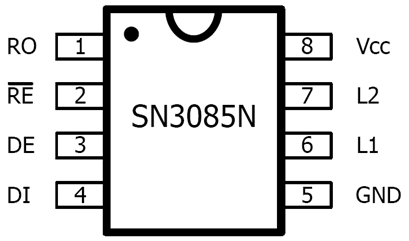

SN3085N为半双工型，具有驱动使能（DE）和接收使能（RE____）管脚，当处于关闭状态时，驱动和接收输出为高阻状态。

SN3085N具有失效保护电路，当接收器输入开路或者短路时，确保接收器输出正确。

SN3085N接收器输入阻抗为1/8单位负载，允许多达256个收发器挂接在总线上。

特点：

●        静电保护（ESD）： A/B  ±15KV--人体模式（HBM）

●        总线允许挂接多达256个收发器

●        强大摆率限制有助于实现无差错数据传输

●        三态输出

●        SOP8封装

应用领域:

●        工业控制

●        电表

●        工业电机驱动

●        自动HVAC系统

●        RS485/RS422接口
