高速自诊断漏电保护专用IC

SN4160是一种满足UL943B的自诊断漏电保护集成电路。可以周期性的测试漏电断路器的核心器件，如漏电控制部分、跳闸线圈、互感器、SCR及其他元件，同时不会影响负载功率和漏电断路器的正常功能。当SN4160检测到一个故障器件后，它会输出一个报警及寿命终止信号（EOL)，同时输出一个跳闸信号，使得负载断开。

SN4160内置12V分流稳压器及5V内部供电，当 上电后，定时1s钟后电路开始进入一次自检测模式。 测试周期通过后，内部计时器每隔12分钟重复开启一个测试周期。SN4160内部集成了数字逻辑控制、漏电输入放大器、比较器、SCR驱动器、报警EOL驱动器等功能模块。

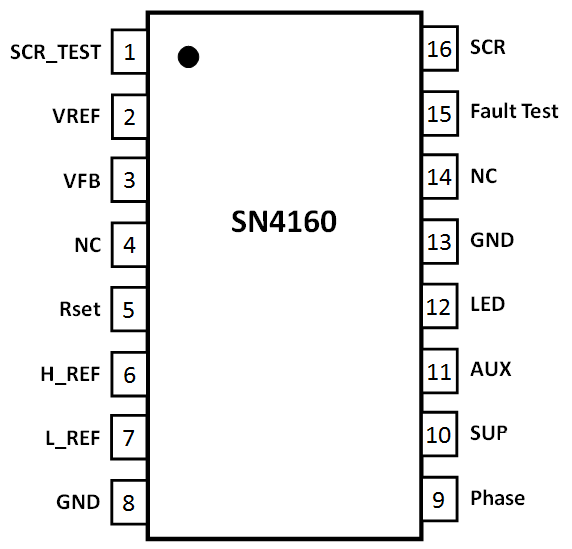

SSOP16封装，外围简单。

其特点如下：

l 符合 UL943B 自诊断漏电保护器要求

l 内部 1 秒和 12 分钟自测计时器

l 周期性 EOL 测试,不影响正常漏电保护功能

l 内置噪声滤波器，减少误动作

l 周期性检测核心部件如 ALCI 控制部分、跳闸线圈、互感器和 SCR

l 外围元件少

l 可检测全相位漏电信号.

应用领域：

l 建筑和家用电器控制

l 消费类产品

l 人体漏电保护
