周期性测试关键接地断路器 (GFCI)

SN4150

SN4150是一个用于周期性测试关键接地断路器 (GFCI) 组件功能的数字控制器。 结合SN4149，它可以周期性测试 GFCI 控制器、螺线管、感测变压器、SCR 和其它分立式器件的功能运行，同时不会扰乱负载功率，也不会影响正常的 GFCI 保护功能。 如果 SN41501 检测到一个故障的 GFCI 组件，它会生成寿命终止 (EOL) 故障信号，可用于拒绝功率和/或在拒绝功率后自动复位。当 施加交流功率时，内部计时器开启一个为时一秒的测试周期。 测试周期后，内部计时器每隔 90 分钟开启一个测试周期。 在一个测试周期中，SN4150 模拟接地故障并监控关键的 GFCI 组件。 如果 SN4150 检测到故障组件，它会多次验证该故障，以防止出现错误的 EOL 信号。 测试周期中，正常的 GFCI 保护不会禁用或受到影响。  SN4150 包含一个 5 V 的分流稳压器，1 秒计时器、90 分钟计时器、数字控制逻辑、检测比较器和 EOL 驱动器输出。 SN4150 配合 GFCI 控制器如 SN4149，提供一整套 UL943 GFCI 功能，包括自动监控性能、低系统功率和最少的外部元件。

特点:

l          符合 2015 UL943 自测 GFCI 要求

l          内部 1 秒和 90 分钟自测计时器

l          周期性测试关键 GFIC 组件的功能： GFCI 控制器、螺线管、感测变压器和硅控制整流器 (SCR)

l          周期性 EOL 测试，不会影响正常的 GFCI 保护

l          内置噪音滤波器能够减少错误的EOL信号

l          自动EOL复位性能

l          易于添加到已有的 GFCI 应用

l          内置的5 V分流稳压器

l          能够节省能量的系统解决方案

l          极少外部器件

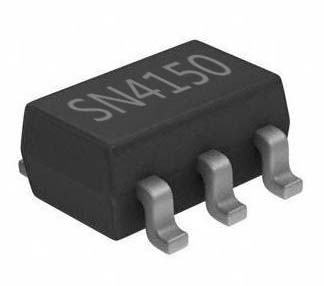

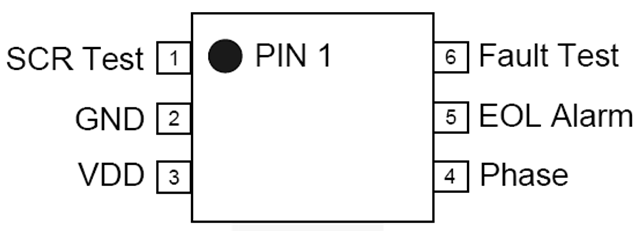

l          SOT23-6封装，节省空间

应用领域：

l      GFCI插座、GFCI断路器

l      便携式GFCI电源线

l      剩余电流装置（RCD）
