低功率接地故障断路器（GFI）控制器

SN4147

SN4147是一种低功率接地故障断路器（GFI）控制器，用于检测危险的接地路径以及接地对零线故障。SN4147的应用电路可以在危险的电击前断开负载。

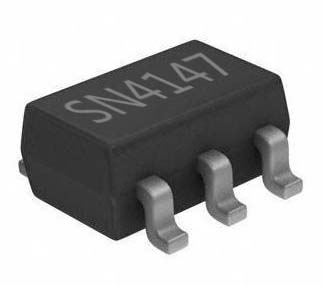

SN4147内部包含一个二极管整流器、高精度12V带隙并联稳压器、精密的低Vos失调感应放大器、延时噪声滤波器、窗口检测比较器和一个晶闸管驱动器。加入最少数量的外部元件，SN4147就可以检测和防止火线对地故障和零线对负载短路。元件数量最少以及小型SOT23-6封装，使得SN4147成为超小型、低成本的应用解决方案。

SN4147电路包含一个内置整流器和并联稳压器，只需较低的静态电流、允许使用高值、低功率系列电阻。内置温度补偿的并联稳压器、感应放大器以及偏置电路提供高精度对地故障检测。低Vos失调感应放大器允许感应线圈直接耦合到放大器的反馈信号端，无需大容量的50/60Hz交流耦合电容。内置的延时滤波器能够滤除感性负载中的高频噪声尖峰，减少了虚假误触发。内置的晶闸管驱动器具有温度补偿，该设计可以满足在宽范围内选择外部晶闸管的电流要求。

外部元件数量最少以及 SOT23-6封装带来了低成本、紧凑设计和布局。

特点:

l          用于GFCI和RCD应用

l          精密感应放大器与带隙基准

l          内置交流整流器

l          直接直流耦合至感应线圈

l          内置噪声滤波器

l          低压晶闸管禁用

l          晶闸管门极驱动器

l          可调灵敏度

l          最少外部器件

l          400uA静态电流

l          满足UL 943B要求

l          适合120V 或者 220V 系统

l          工作温度范围 -35℃~+85℃

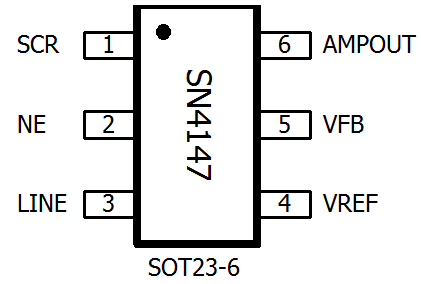

l          SOT23-6封装 节省空间

应用领域：

l      GFCI输出接口

l      GFCI电路断路器

l      便携式GFCI线路
