低功耗交流插座漏电保护器
SN4146
SN4146是一种低功耗控制器，专用于交流插座漏电保护器（ALCI）和两线制漏电保护装置（RCD）。SN4146可以检测到危险的接地情况，并在危险电击发生之前断开线路。
SN4146内部包含一个二极管整流器、高精度12V带隙并联稳压器、精密的低VOS失调感应放大器、延时噪声滤波器、窗口检测比较器和一个晶闸管驱动器。加入最少数量的外部元件，SN4146就可以检测和防止火线对地故障。元件数量极少以及小型SOT23-6封装，使得SN4146成为超小型、低成本的应用解决方案。
SN4146电路包含一个内置整流器和并联稳压器，只需较低的静态电流，允许使用高值、低功率系列电阻。内置温度补偿的并联稳压器、感应放大器以及偏置电路提供高精度对地故障检测。低VOS失调感应放大器允许感应线圈直接耦合到放大器的反馈信号端，无需大容量的50/60Hz交流耦合电容。内置的延时滤波器能够滤除感性负载中的高频噪声尖峰，减少了虚假误触发。内置的晶闸管驱动器具有温度补偿，该设计可以满足在宽范围内选择外部晶闸管的电流要求。
特点:
l 用于双线ALCL和RCD应用
l 精密感应放大器与带隙基准
l 内置交流整流器
l 直接直流耦合至感应线圈
l 内置噪声滤波器
l 低压晶闸管禁用
l 晶闸管门极驱动器
l 灵敏度可调
l 极少外部器件
l 满足UL943B要求
l 适合120V 或者 220V 系统
l 工作温度范围 -35℃~+85℃

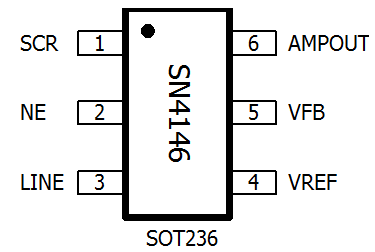

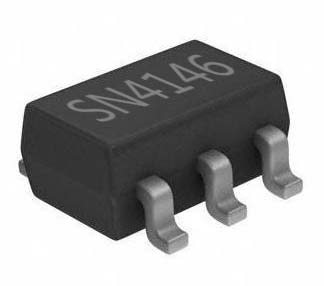

l SOT23-6封装，节省空间
应用领域：
l 个人护理产品
l 两线制电源插头，断路器和要求带有GFI安全设施的电源线
l ALCI 和 RCCB 电路
