9V带I/O接口的光电式烟雾检测IC

XH4510/4512

XH4510/4512是一个带I/O端口的光电式烟雾检测器电路，应用于各种光电式烟雾检测系统。使用时外部需配有红外光电舱。工作时，由芯片红外发射端IRED控制的红外发光二极管周期性的发射红外线，接收端DETECT检测光敏二极管两端微小的电压信号，并将此电压信号经内部可变增益放大器放大、电压比较器比较，再经过其它控制电路，最终判断出烟雾浓度，并可通过LED端口和喇叭端口报警。其特点如下：

l   单电源6～12V工作，典型为9V；

l   工作温度范围：-25～70℃；

l   平均工作电流：10mA；

l   电路烟雾检测符合UL217和UL268标准；

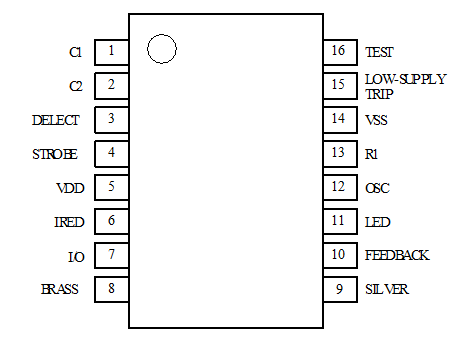

l   封装形式：DIP16 / SOP16/SOP16 L
