智能多功能三相电能计量IC

XH2030

产品概述：

XH2030是一颗高精度三相电能专用计量芯片，适用于三相三线和三相四线应用。

XH2030集成了六路二阶sigma-delta ADC、参考电压电路以及数字功率测量的数字信号处理等电路。

XH2030支持电阻网络校表，通过简单的调节电阻网络就可以将系统误差校正在1级表的要求以内。有功校验输出CF1提供瞬时有功功率信息，可以直接接到标准表，进行误差校正。详细校表方法请参考第三部分校表方法 。与ATT7030兼容

产品特点：

●   高精度，在输入动态工作范围(1000:1)内，非线性测量误差小于0.1%

●   有功测量满足1级、0.5S支持IEC 678/1036，GB/T 17215-1998

●   提供有功电能测量参数

●   任意一相功率为反向时提供反向功率指示REVP

●   合相功率为负时提供负相指示可用于止逆场合NEGP

●   具有断相指示功能PA/PB/PC

●   提供有功校表脉冲输出CFI

●   可直接驱动计度器的脉冲输出F1/F2

●   采用QFP44封装

●   单+5V供电

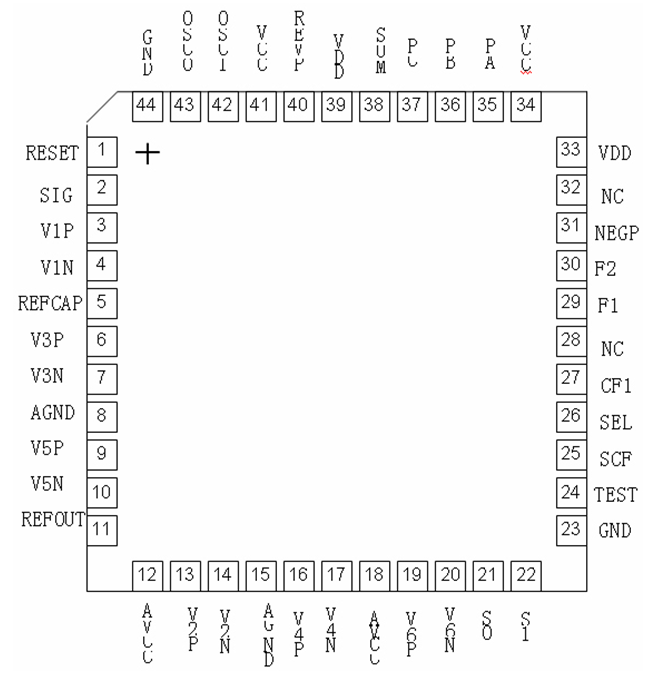

产品引脚：
