智能多功能三相电能计量IC

XH2022C

XH2022C是一款高精度三相电能计量电路。适用于三相三线和三相四线应用，其特点如下：

l   高精度在输入动态工作范围(1000:1)，内非线性测量误差小于0.1%；

l   有功测量满足0.2S、0.5S，支持IEC 62053-22，GB/T 17883-1998；

l   无功测量满足2级、3级，支持IEC 62053-23，GB/T 17882-1999；

l   提供基波、谐波电能以及总电能测量功能；

l   提供视在电能测量功能；

l   提供正向和反向有功/无功电能数据；

l   提供有功、无功、视在功率参数；

l   提供功率因数、相角、线频率参数；

l   提供电压和电流有效值参数,有效值精度优于0.5%；

l   提供电压相序检测功能；

l   提供电流相序检测功能；

l   提供三相电流矢量和之有效值输出；

l   提供三相电压矢量和之有效值输出；

l   提供电压夹角测量功能；

l   提供失压判断功能；

l   具有反向功率指示；

l   提供有功、无功、视在校表脉冲输出；

l   提供基波有功、基波无功校表脉冲输出；

l   合相能量 值相加与代数相加可选；

l   内置温度测量传感器；

l   电表常数可调；

l   起动电流可调；

l   可准确测量到含21次谐波的有功、无功和视在功率；

l   支持增益和相位补偿，小电流非线性补偿；

l   具有SPI接口，方便与外部MCU通讯；

l   适用于三相三线和三相四线模式；

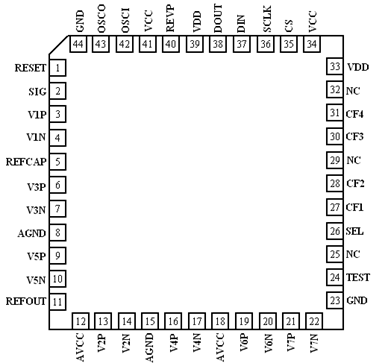

l   采用QFP44封装；

单+5V供电。
