高精度三相电能计量IC

XH7752

l   CL7752是一个包含六个sigma-delta的A/D转换器、电能计算功能高度集成的计量电路。它可以准确测量和计算有功电能，主要用于三相电能表中。其特点如下：

l   兼容三相三线和三相四线结构

l   高准确度，支持50Hz/60Hz输入，支持IEC687/1036标准，以及国标GB/T 17215

l   在500比1的动态范围内误差小于0.1%

l   片内设有电源监控电路及防潜动功能

l   有功功率瞬时值从引脚CF以较高频率方式输出，能用于仪表校验

l   有功功率平均值以频率方式从引脚F1、F2输出，并能直接驱动机电式计度器和两相步进电机

l   引脚NEGP能指示每一个相位的错线或负功率

l   +5V单电源，低功耗

l   片内基准电压2.4V+8%，温度系数典型值25ppm/℃

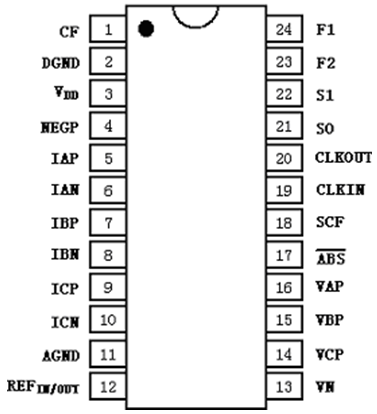

l   封装形式：SOP24
