单相多功能电能计量IC

概述：

       XH2218是一个包含两个通道sigma-delta模-数转换器（ADC）的电能计量电路，它可以 测量和计算电压、电流、有功功率、视在功率、有功能量等电能参数，主要应用于各种智能电表及其它电能计量领域中。

主要特点：

       1、 有功能量误差在1500:1的动态范围内优于0.1%

       2、支持IEC687/1036、IEC62053-22:2003、IEC62053-23:2003的标准要求

       3、电压和电流有效值误差在400:1的范围内优于0.5%

       4、潜动阀值可调

       5、提供方便的SPI接口，兼容3.3V/5V端口电压

       6、小信号校表加速功能

       7、提供增益和相位校正补偿功能

       8、片内电源监控模块

       9、电压通道过零检测

   10、高性能2.45V±3%片内基准电压源，温度系数典型值±20ppm/℃

   11、封装形式：XH2218A，SSOP24；XH2218B，SOP16。

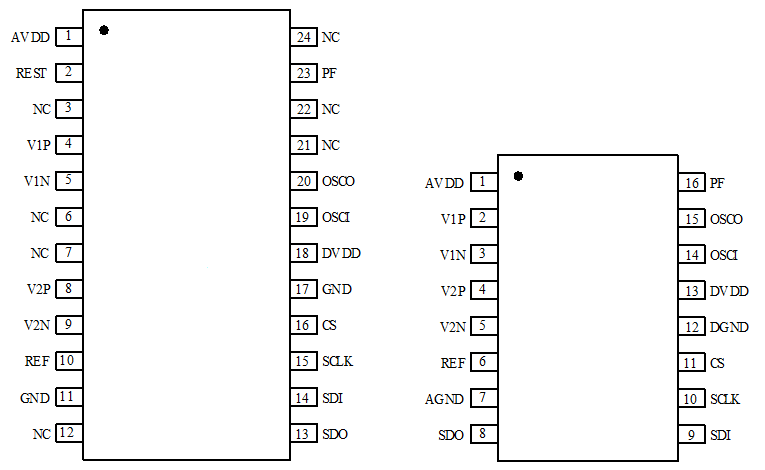

管脚排列：
