高精度多功能单相电能计量IC

XH5463

XH5463 是一个包含两个ΔΣ模-数转换器（ADC）、功率计算功能、电能到频率转换器和一个串行接口的 完整的功率测量芯片。它可以 测量瞬时电压,电流和计算IRMS、VRMS、瞬时功率、有功功率、无功功率，用 于研制开发单相、2线或3线电表。

XH5463可以使用低成本的分流器或互感器测量电流，使用分压电阻或电压互感器测量电压。

XH5463具有与微控制器通讯的双向串口，可编程的电能-脉冲输出功能。XH7463还具有方便的片上系统 校准功能。具有温度传感器，电压下降检测，相位补偿功能。

l   电能数据线性度：在1000  ：1 动态范围内线性度为  ±0.1%

l   片内功能可以测量瞬时电压,电流和功率；IRMS和 VRMS, 视在功率,有功功率具有电能-脉冲转换功能

l   具有系统校准和相位补偿

l
具有温度传感器

l   符合IEC, ANSI, JIS 工业标准

l   功耗：21mW（VA = +5 V，VD = +5 V）；  12mW（VA = +5 V，VD = 3.3 V）

l   优化的分流器接口

l   单电源地参考信号

l   片内2.5V 参考电压（ 温漂25ppm/℃）

l   内带电源监视器

l   简单的三线数字串行接口

l   可以从串行EEPROM 智能“自引导”，不需要微控制器

l   电源配置 VA+ = +5 V; AGND = 0 V;

                    VD+ = 3.3V～+5 V

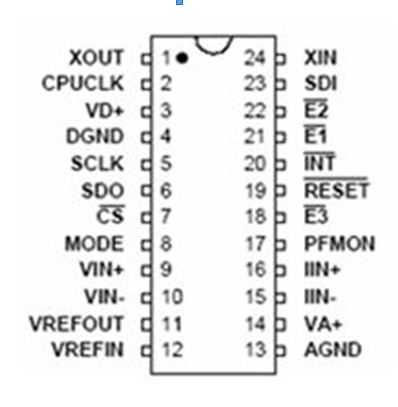

l   封装形式：SSOP24
