高精度多功能电能计量IC
XH5460
XH5460是一个包含两个高精度的A/D转换器、高速电能计算功能和一个串行接口的高度集成的计量集成电路，支持IEC687/1036，国标GB/T 17215。适应于单相2线或3线电子式电表。
另外，XH5460外围应用电路简单，具有与微控制器通讯的双向串口及与有功能量成正比的脉冲输出。系统具有“自引导”功能，在系统上电后，自动初始化，可以从一个外部EEPROM中读取校准数据和启动指令。使用该模式，XH5460工作时不需要外加微控制器，可降低电表的成本。
功能特点
l 在1000：1动态范围内线性度为±0.1%
l 测量功能包括：瞬时电流I，瞬时电压V
瞬时功率P，有功能量E
电流有效值IRMS ，电压有效值VRMS
l 具有电能-脉冲转换功能，可直接驱动机械计度器/步进电机驱动器
l 简单应用时，可从串行EEPROM 直接下载数据，并智能设置，不需要MCU控制。
l 功率、相位，以及输入失调数字化校准；
l 提供时基校准，排除震荡频率对能量测量的影响
l 提供与MCU通讯的串行接口；
l 设置有中断请求，可对多种情况提供预警；
l 片内带电源监视器
l 单电源地参考信号，低功耗
l 电源配置：AVDD=+5V；AGND＝0V；DVDD=+3.3V～+5V

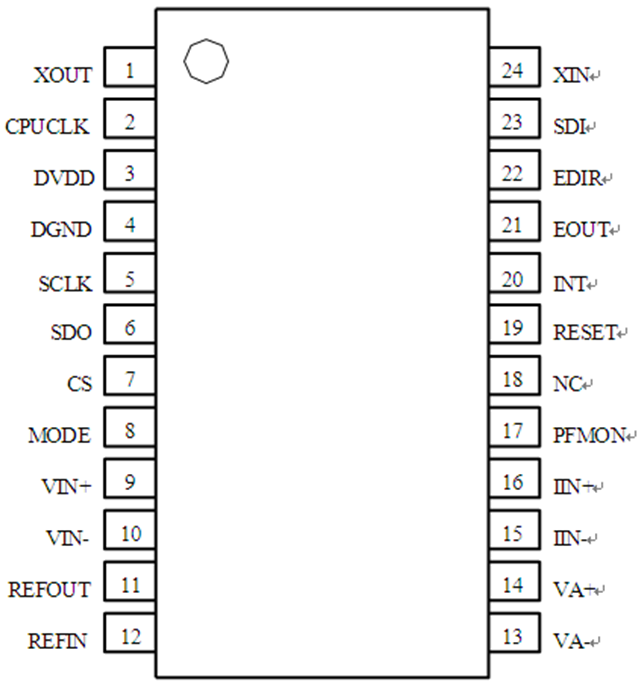

l 封装形式：SSOP24
