多功能电能计量IC

XH7753

XH7753是一个包含两个sigma-delta A/D转换器、电能计算功能的高度集成计量电路。它可以 测量和计算有功电能、无功电能、视在能量等，还包括多项电质量的检测功能及一个通用的SPI接口。主要适用于单相多功能电表，及其它电能计量领域。其特点如下：

l  支持IEC687/1036标准，以及国标GB/T 17215

l  在1000 ：1 动态范围内线性度为±0.1%  高精度

l  测量功能包括：瞬时电流I、瞬时电压V、瞬时功率P、有功能量E、无功能量、视在能量、电流有效值IRMS 、电压有效值VRMS

l  片内带有可设置的线电压跌落检测和电源设备间断检测

l  功率、相位，以及输入失调数字化校准；

l  片内设有温度传感器

l  可设置频率的脉冲输出

l  有中断请求，对多种情况提供预警

l  提供线电压过零检测

l  提供与MCU通讯的串行接口

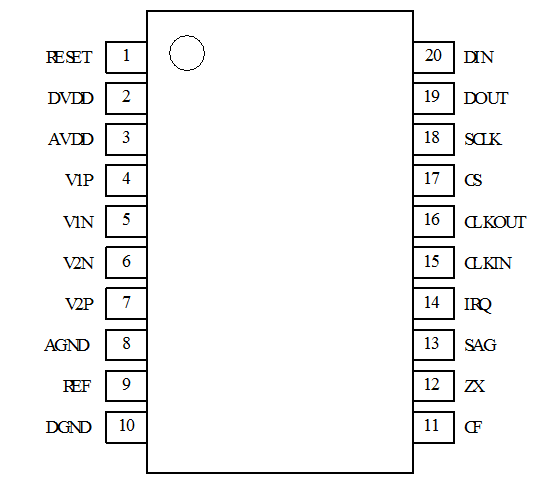

l  封装形式：SSOP20
